總\焊\涂ANDON系統

系統功能模塊描述

ANDON 工位呼叫系統模塊

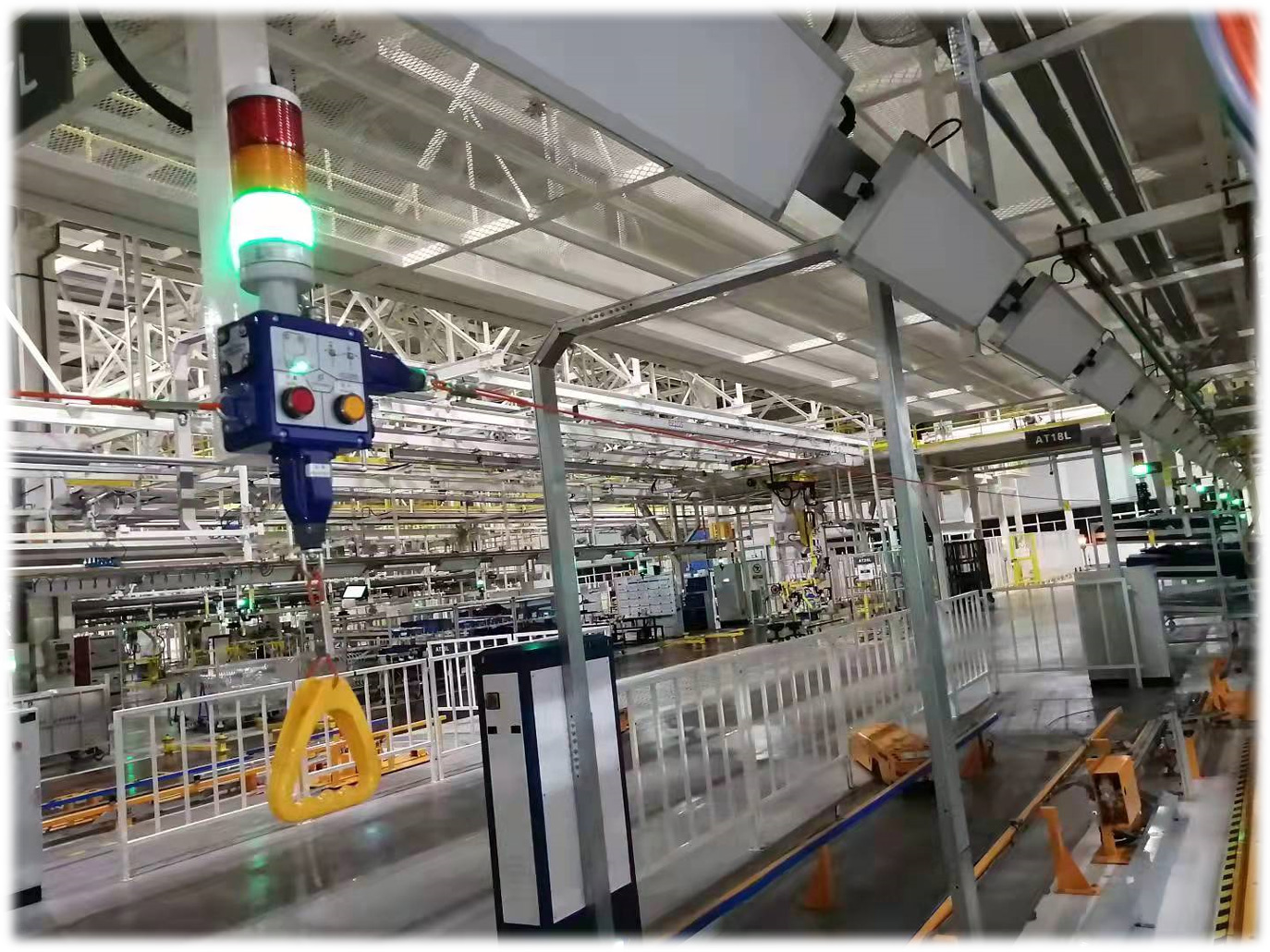

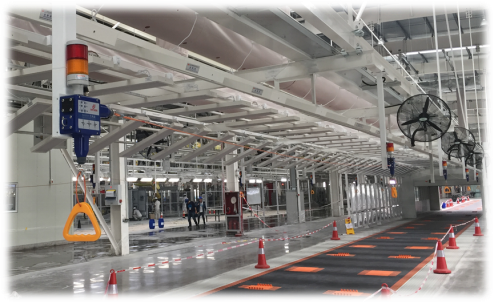

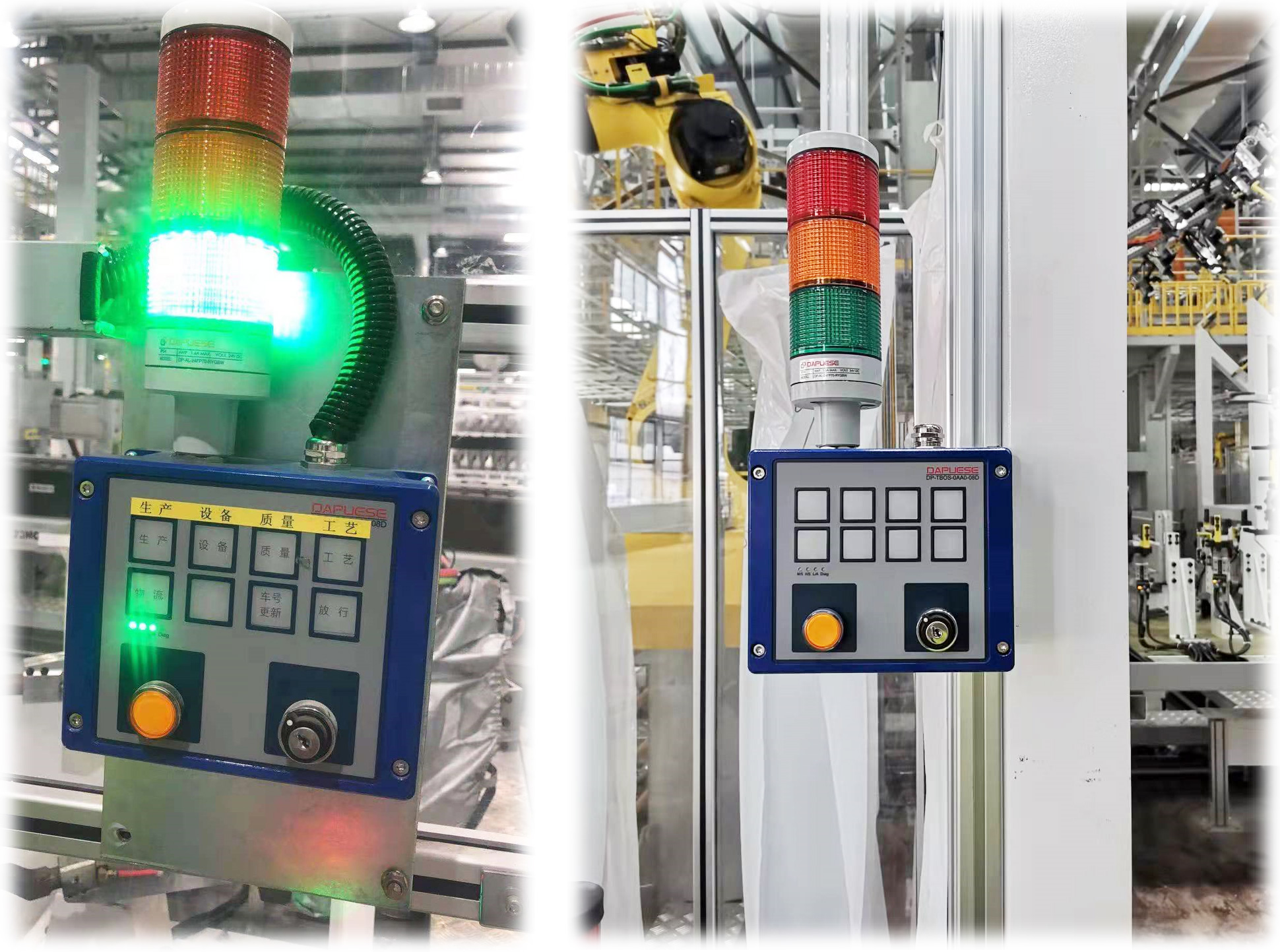

• 工位呼叫：通過左拉或右拉的工業拉繩開關觸發工位呼叫各班組長，黃色柱燈以常亮、閃爍燈狀態，同時通過聲音和LED看板顯示表示相關的人員到位處理相關問題。
• 設備呼叫：發生故障時，按下紅色帶燈呼叫按鈕，紅色柱燈常亮，同時通過聲音和LED看板顯示呼叫保全解決問題。
• 物料呼叫：發生物料缺少時，按下藍色帶燈呼叫按鈕，藍色柱燈常亮，同時通過聲音和LED看板顯示呼叫保全解決問題。
• 質量呼叫：發生質量問題時，通過下拉的工業拉繩開關觸發工位呼叫各班組長，黃色柱燈以常亮、閃爍燈狀態，同時通過聲音和LED看板顯示表示相關的人員到位處理相關問題。

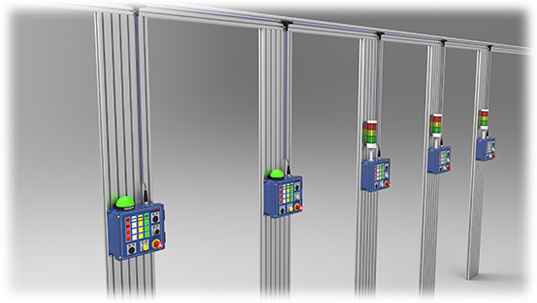

• 呼叫按鈕顏色定義：
• 工位呼叫：  工業拉繩盒（左、右拉）--黃色（柱燈黃色）
• 設備呼叫：  自復位紅色帶燈按鈕（柱燈紅色）
• 物料呼叫：  自復藍紅色帶燈按鈕（柱燈藍色）
• 質量呼叫：  工業拉繩盒（下拉）--黃色（柱燈黃色）

ANDON 數顯系統模塊

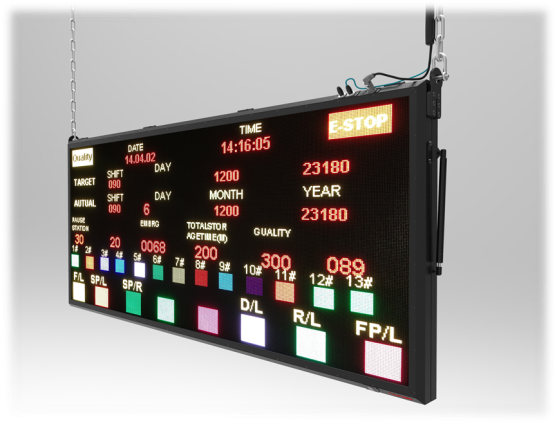

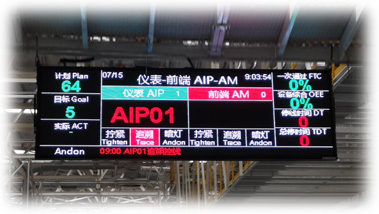

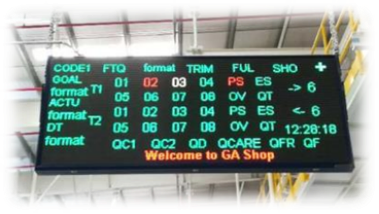

• 效果呈現：
• 全彩視頻宣傳顯示：

  通電就顯示公司的視頻工廠介紹、線體的在線模擬、業主的動態形象展示、宣傳文字、上下班作業休息的企業文化再現；

• 生產作業顯示：

   自動導入當日、當月的生產計劃及物料清單、現場產品質量、設備、物料、傳感器報警信息等線體能采集的所有故障提示；線體的區域型動態監控畫面；

• 軟件通訊接口：
• 與底層現場級--SIEMENS\AB\OMRON\MITSUBISHI\SCHNEIDER品牌PLC通訊：

   Ethernet-TCP/IP\Profinet\Eether-IP\Devicenet\Profibus-dp\CC-LINK;

• 與上層--MES系統\SAP\ERP\SQL\ORACLE\ACCESS接口：

   柔性化的配置軟件：嵌入式的大普ANDON SYSTEM LED軟件；直接讀取MES系統的數據與工業總線式看板實時數據交換并直接顯示；具有開放式的接口定義，具有二次開發功能，直接上述管理軟件進行無縫實時通訊交換式通訊；具有上電、通訊、顯示一體化軟件流程。

• 硬件通訊接口：

1.現場采用交換機型光口、1000M、100M超帶寬實時通訊、冗余式鏈接：
   工業4.0級的架構；產品可以不受距離、不受PC的配置限制進行自由通訊、通過權限隨意控制、監視、優化、編輯、下載！可以直接融入現場Profinet總線交換機；無需插各類顯卡、發送卡、接收卡等一些復雜配件；多塊看板連接時可以通過快速一出一進雙通道總線協議鏈接；顯示布線方便、冗余式樣保證！也可以作為Profinet從站進行加載GSD文件實時通訊；同時也可以省去原有的ANDON PC電腦及機柜！

• 產品結構工藝：

1.全鋁結構、歐版設計、超輕超薄工藝：
整體結構均為定制模具開發的歐洲版設計工藝進行機柜式車體；具有重量輕、輔助整屏均勻散熱、模塊化結構、積木式拼裝、單元式維護、氣桿式輔助、密封墊防水、機柜式防腐、鋁板式散熱、航空式接插、間連式布線、超薄型設計、歐版標準等先進工藝，是汽車工廠智能車間工業4.0的匹配專業產品。

ANDON 語音播報系統模塊

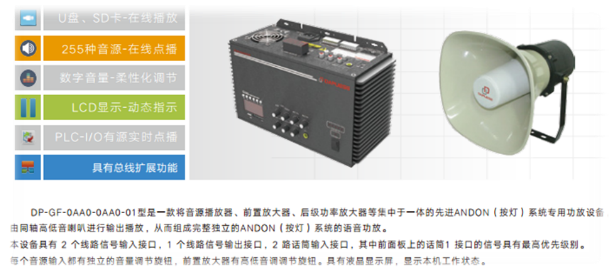

• 能夠根據不同的觸發信息在相應的區域播放已經設定好的音樂，并且在保證音樂播放時長可設置的情況下實現音樂循環播放。
• ANDON系統具有255首音樂的存儲和播放需求，采用USB口存儲更換音樂，并且音樂可根據用戶需要靈活更換。
• ANDON系統音樂播放采用音箱加功放的形式，功放前置面板上安裝有開關和音量調節旋鈕。

ANDON/MOM(MES)數據交互系統模塊

• 可以采集并記錄：現場生產信息（看板上顯示的信息）、設備異常時間、按鈕盒呼叫時間地點和內容。
• 可以分別記錄每個按鈕盒按下設備異常按鈕與按下復位按鈕的時間間隔、按下模具異常按鈕與按下復位按鈕的時間間隔。
• 辦公室配備ANDON專用PC采集的信息，也可以通過制作網頁或軟件來觀看，具體可以觀看現場工位狀態是否異常，現場音樂配置，生產計劃，生產進度信息，ANDON看板信息，報警信息，接收實時報警。

基于.NET的

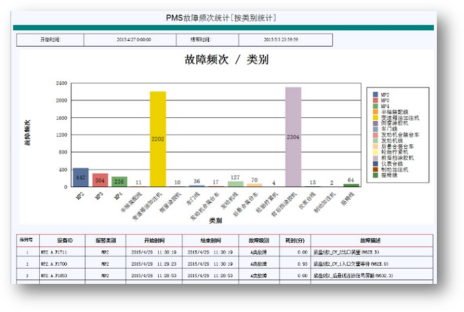

WEB/ Clinet匯總報表功能

1. 提供的報表須包括但不限于以下內容：
產量信息、 呼叫信息、設備異常信息（包括設備異常與復位的時間信息等）
2. 將信息匯總成周報表、月報表、年報表等，并能夠通過輸入日期搜索數據，并且可以設置數據查找、清零的權限
3. 報表采用B/S結構，支持導出功能要求，由數據庫服務器做WEB發布服務器。
4. 系統無法自動采集的數據須支持手動錄入功能。

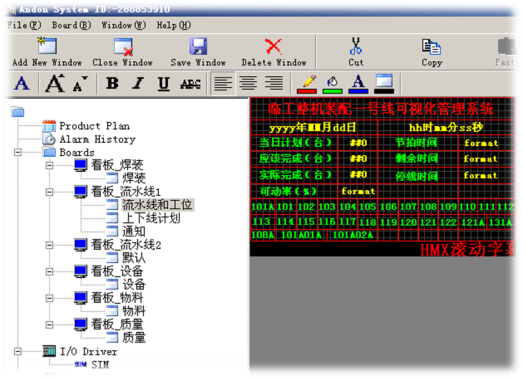

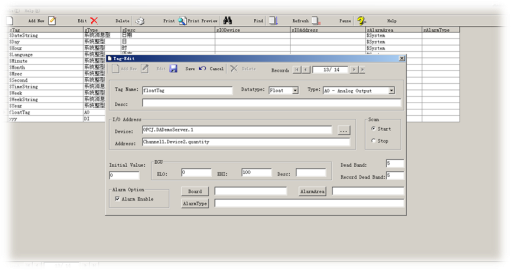

ANDON管理軟件（柔性化配置功能）

大普ANDON管理系統軟件的顯示內容作柔性化設計：

• 車間管理人員能夠添加和設定定時事件，并且能夠在上位機顯示畫面修改呼叫時間。
• 可以根據不同的觸發信息，設置不同的音樂、播放長度、播放次數和優先等級。其他柔性化設置，如音樂選擇，班次管理，作息時間、計劃管理等。

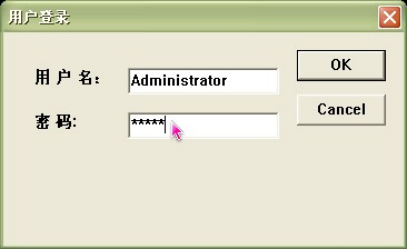

用戶權限管理授權功能

根據不同級別、不同車間人員設置用戶權限，并詳細描述各種權限職責劃分。

• 權限設置應在滿足操作員正常使用系統的前提下保證系統的安全性。
